您现在所在的位置:产品中心 > 矩阵类
XD 返回

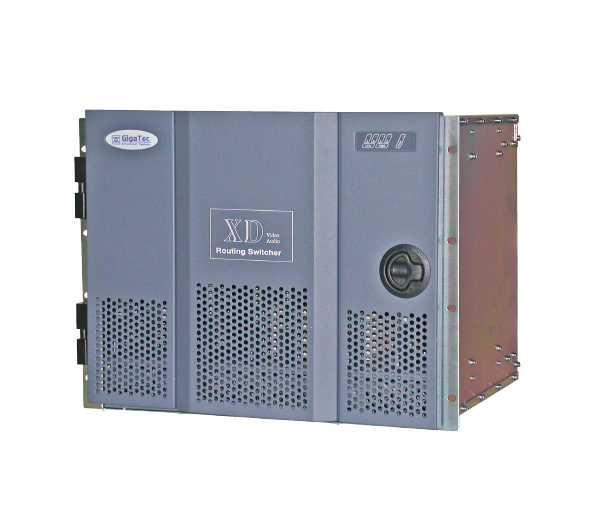

XD系列切换矩阵是一款高性价比、结构紧凑的大型模拟视/音频切换矩阵。该系列矩阵支持的信号格式为模拟视/音频;切换规模为32×32~128×128,更大规模支持订制,最大可实现512×512规模。具有RS-232/422、LAN、CAN和C-BUS控制接口;机箱规格为8RU;对控制系统,电源采用冗余式设计,确保整机工作的稳定性和可靠性。

矩阵在系统结构上均采用模块化设计,由电源模块、控制模块、切换模块(集输入、输出、切换于一体)、风冷组件组成。所有模块均为前插板式设计,用户只需要通过改变切换模块数量,即可实现系统的扩容。

该矩阵在系统控制上可完成切换、查询、锁定和齐切功能,系统控制上采用冗余式设计,即可采用两个控制模块同时工作,如果当前执行模块发生故障,可手动转入备用控制模块,确保系统的稳定性和可靠性。

本产品广泛适应于广播电视、有线电视、网络传输的机房总控、调度和信号管理、电视中心、指挥监控、安防系统等。

技术特点 产品参数 文件下载

■ 机箱规格:8RU

■ 信号格式:模拟视频、模拟音频

■ 切换规模: 8RU 32×32〜128×128

■ 各模块均采用前插式设计,支持热插拔,方便维护

■ 冗余式电源、控制系统,保证系统稳定可靠

■ 多个机箱可通过NODE-BUS总线实现级联

■ 内置散热风扇,强制风冷散热

■ 良好的兼容性,支持本公司生产的各种控制面板

■ 控制模块支持固件升级

■ 兼容多种通讯协议

■ 控制数据掉电自动保护、上电自动恢复

■ 控制方式采用C-BUS、CAN、LAN、RS-232/422
