PANDORA 返回

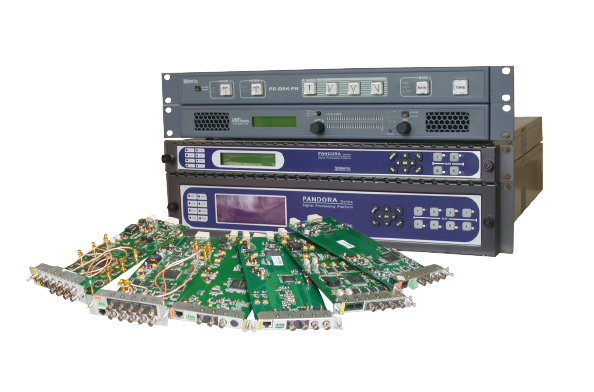

PANDORA(潘多拉)是一款高性能宽带信号处理平台。该平台为可在其上运用的功能模块提供电源、参考信号、同步时序、通讯链路、控制通道等资源。平台对外部提供LAN接口,用于TCP/IP网络通讯。各种功能模块在该平台上可以独立工作,控制计算机通过LAN接口访问平台,实现与各功能模块的通讯。平台具有多个串行口,用于各种功能模块和平台的控制。使用控制软件,可以实现各功能模块的参数设置、控制、监看、监听、报警等功能。

平台采用模块化的设计结构。电源模块及主板模块采用横向前插式结构;功能模块采用横向后插式结构。各功能组件安装方便,便于平台的维护、升级。

平台有1RU和2RU两种机箱规格,采用大功率冗余电源和贯穿机箱的横向风冷散热设计,机箱中部设有温度检测、报警装置,为平台及平台内各功能模块提供了一个安全的工作环境。

平台前面板配有LCD液晶显示与控制按键,便于对设备进行状态指示和参数设置。

平台有2路RS-232/422串行接口和一路10/100Mbps的以太网接口。平台内置了串口集线器和以太网交换机,实现了控制计算机与各功能模块点对点的通讯。

平台有两路外同步参考信号输入接口。外同步参考信号支持高/标清模拟视频、AES/EBU数字音频和Word Clock同步时钟等信号格式。

平台内置主/备视、音频同步时序检测单元,同步时钟均配有锁相单元。平台将检测单元输出的视、音频同步时序信号分配给各功能模块,各功能模块可根据需求选择需要的同步时序信号。

可用于PANDORA平台上的功能模块数量众多,模块支持信号的多格式、多制式,可以实现对高/标清的数字视频、数字音频信号及模拟视/音频信号的分配、放大、时钟恢复、检测、键混、生成时钟台标、音频处理、应急切换、同步、延时、格式转换、加/解嵌、信号发生等功能。

PANDORA平台是一种能满足广播电视领域在现在以及将来各个方面需求的产品,随着其功能模块的齐全和完善,已在其应用领域中起到愈来愈重要的作用。


技术特点 产品参数 文件下载

■ 结  构

1RU4个插槽)和2RU8个插槽)两种机箱规格

冗余备份的双电源设计,可在线更换(2RU),供电安全、可靠

主控板和电源采用前插式设计,便于维护、升级

功能模块采用后插式设计,支持热插拔,便于维护、扩容

独特的横向风冷技术,散热迅速

机箱内置两个温度检测点,及时反映机箱内部温度

前面板可显示/操控式设计,方便操作





多路串行接口,支持RS-232RS-422两种接口标准

内置串口集线器,通过平台串行接口可访问任一插槽上的功能模块

内置10M/100Mbps以太网交换机

利用平台LAN接口,可同时实现所有功能模块状态及信号内容的透明传输





两路REF参考源输入,支持HD/SDAES3Word Clock

REF参考源直接分配到平台内的各个插槽

平台内的各同步时序发生单元可任意选择REF参考源

平台内视频同步时序发生单元均可生成HVODD/EVENLOCK等同步信号以及SD,HD等同步时钟信号

平台内音频同步时序发生单元均可生成3.072MHz12.288MHz和48KHz等音频同步时钟信号

视、音频同步时钟均配有锁相单元,输出时钟抖晃低、精度高

所有同步时序发生单元及时钟锁相单元均采用主、备冗余式设计

平台内的各插槽可任意选择同步时序信号





LCD和按键既服务于PANDORA平台也服务于平台内各功能模块

每个插槽均有状态指示,可告知插槽内是否有功能模块及功能模块的工作状态

多种平台状态指示,包括风扇、温度、电源、LAN接口、外同步参考源等多种报警指示
