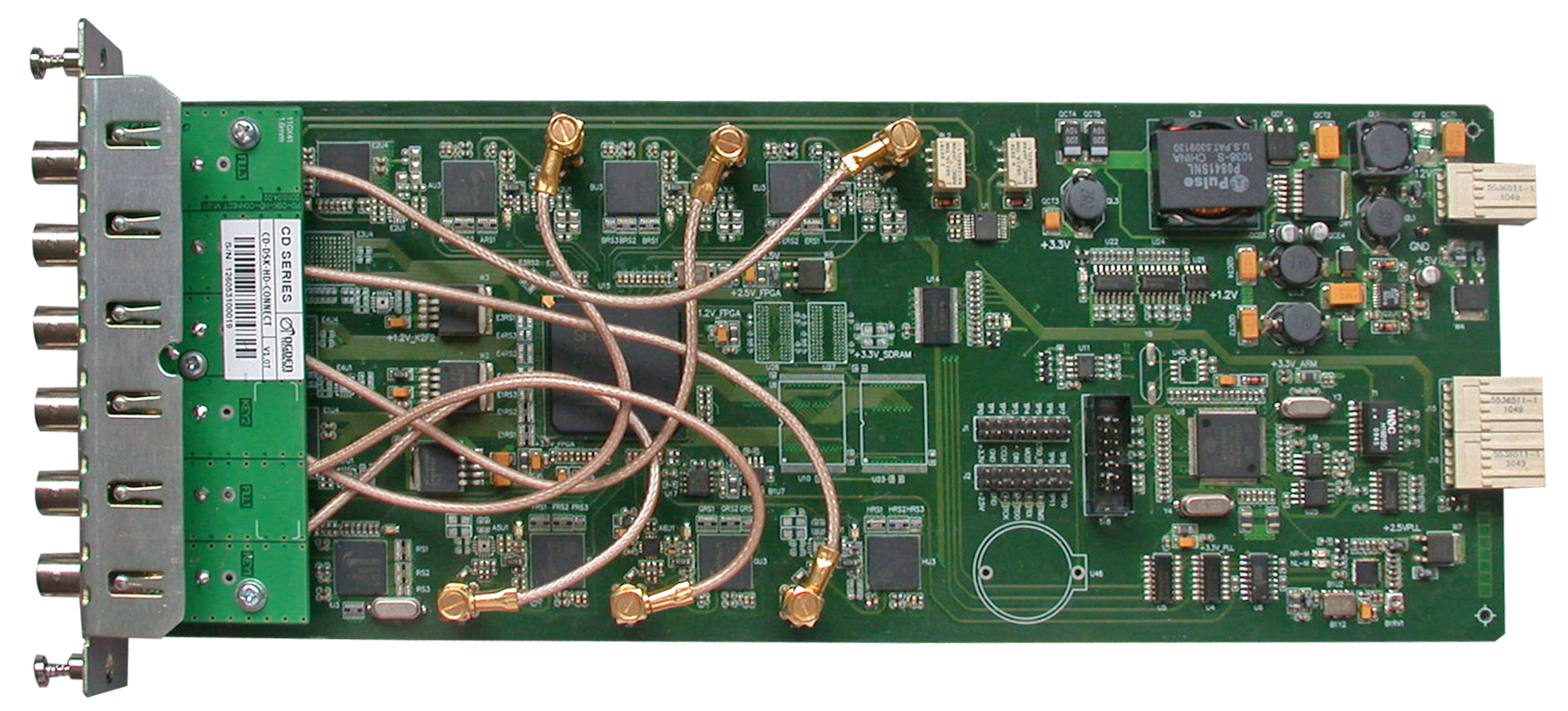

PD-DSK-HD高/标清三路键控模块是集成于PANDORA宽带信号处理平台的模块化产品,可以在输入的HD/SD-SDI数字视频图像上实现3级线性键叠加处理。 该模块具有3路HD/SD-SDI键信号输入(KEY1、KEY2、KEY3)、3路HD/SD-SDI填充信号输入(FILL1、FILL2、FILL3)和1路HD/SD-SDI节目信号输入(PGM IN)。三路键信号可同时或分别键入到节目信号上,具有四种键转换方式:cut-cut,cut-fade,V-fade,fade-cut。其中转换的速度可设定为:快、中、慢。 该模块提供两路处理后的PGM 输出(HD/SD-SDI数字信号)和1路PVW效果预览输出(HD/SD-SDI数字信号)。 该模块支持GPI触发和专用的控制面板(PD-DSK-HD-PN)控制,通过PANDORA平台的前面板可实现一键触发BY-PASS旁通功能,将节目信号由PGMOUT1输出。当模块断电时,自动实现BY-PASS旁路环通功能,使节目源信号输出不间断。 该模块适用于PANDORA 1RU或2RU平台机箱,支持PANDORA平台的网络监控功能,可以通过PANDORA平台网络路由和平台控制软件实现对模块各种参数的设置和调整,并能对模块的工作状态和信号状态进行监控。
|
