i-MOD 返回

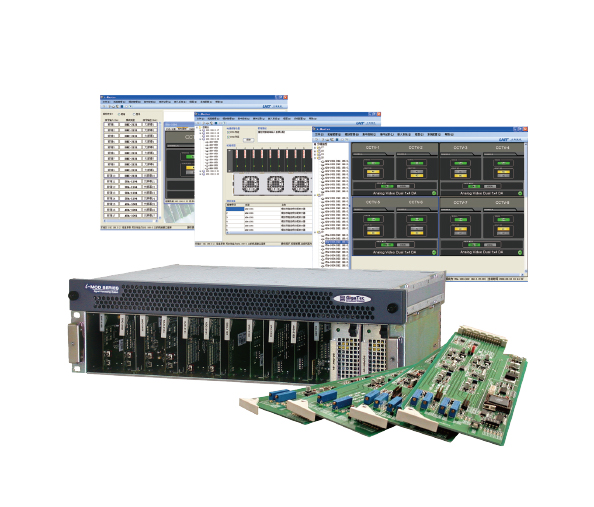

i-MOD是一款开放式的通用视/音频信号处理平台,可为在该平台工作的各种功能模块提供电源、参考信号、通讯链路等资源。平台对外部提供LAN接口,用于TCP/IP网络通讯。各种功能模块在该平台上可以独立工作,控制计算机通过i-MOD平台的网卡访问平台,实现与各功能模块的通讯。在控制计算机上使用i-MASTER控制软件,可以实现各功能模块的参数设置、控制、监测、报警等功能。

作为一款开放的系统,i-MOD平台提供的结构尺寸,接口定义及通信模式已成为国内广电行业公认的一种标准。该平台包括1RU2RU两个规格的机箱,均配备独立的电源和风冷组件。

可用于i-MOD平台上的各种功能模块数量达近百种。平台支持多格式、多制式、不同功能的模块任意混插。各功能模块可对多种视/音频信号进行分配、放大、时钟恢复,各种可设置条件下的检测、判别、应急切换、同步、延时、格式转换、加/解嵌、信号发生等。

i-MOD的信号分配类功能模块,包括对模拟视频、高/标清数字视频、模拟音频、数字音频进行1418、双14的分配,可以对信号进行电缆均衡、时钟恢复、增益调整等处理。

i-MOD的信号判别和应急切换类功能模块,包括对模拟视频、高/标清数字视频、模拟音频、数字音频、DS3等多种信号进行检测并实现自动或手动切换,可通过对应的控制面板或i-MASTER计算机控制软件进行设置和手动干预。实现在主路信号出现故障的情况下以备路或辅路信号播出,满足用户安全播出的需要。

i-MOD的信号处理和格式转换类功能模块,包括对模拟视频、高/标清数字视频、模拟音频、数字音频等信号的A/DD/A、帧同步、行同步、可调整延时、加嵌、解嵌、音频处理等,满足用户对视音频信号处理的需要。

i-MOD平台及其各种功能模块广泛应用于广电领域的信号传输、转换、处理、分配、应急切换等各个环节,是播出总控、演播室、节目制作、信号传输间等关键场合必不可少的核心设备之一。

技术特点 产品参数 文件下载

■ 功能模块集于机箱平台内,均为前插板式设计,支持热插拔

各功能模块配有独立接口背板,支持各种功能、信号格式的模块在同一机箱中混插

1RU规格的平台为单电源设计,支持多个机箱级联共享各机箱电源

2RU规格的平台支持主/备冗余电源

2RU机箱内置变速风扇,温度控制风扇转速,延长风扇寿命、降低噪音

各机箱均可配置网络控制模块,用于对机箱内各功能模块的控制

可通过RS-232/422串行接口读取和配置机箱IP等信息

LAN接口支持TCP/IPUDPHTTPSNMP等协议

REF输入通过总线送达机箱内各个功能模块

外置EEPROM,在掉电或更换模块后系统的各种参数不丢失

专用的i-MASTER软件具有机箱状态监控管理、模块集中控制、系统图形化控制、第三方软件嵌入、报警及日志生成等诸多功能

可实现多达2550个模块的网络化监控
