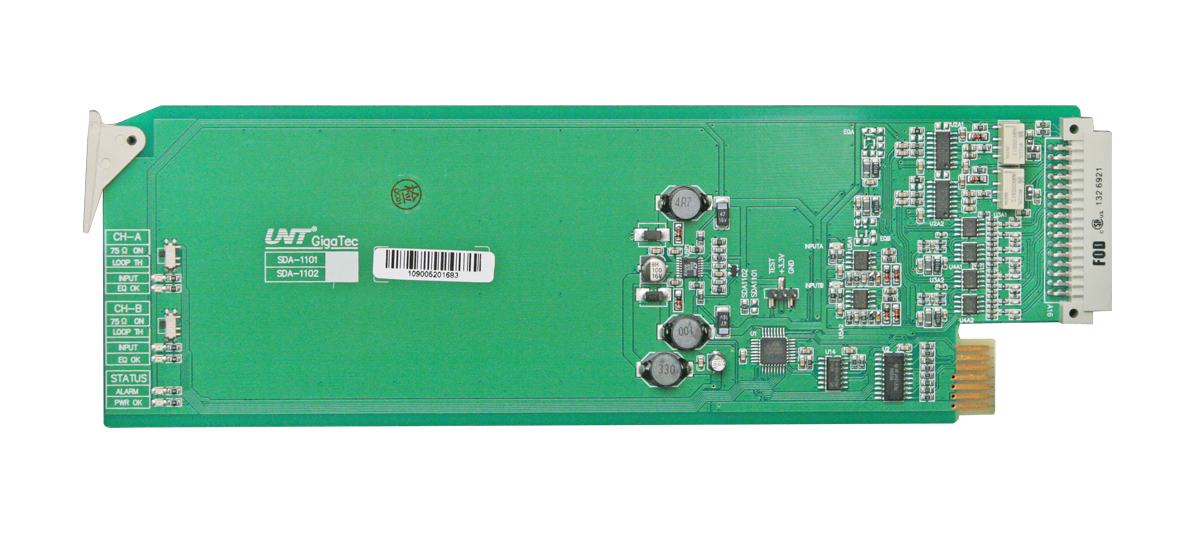

SDA-1102数字视频电缆均衡双路1×4分配模块,是集于i-MOD智能信号处理平台内的模块化产品。该模块具有2 路数字视频信号输入,每路均可分配4路数字视频信号输出,即两组1×4分配规模。其中每组1×4第一路分配输出带有断电直通功能,在更换模块或断电时,第一路输出信号不间断。具有电缆均衡功能。
模块边缘带有LED指示灯和调整开关,可以实现信号状态显示和手动参数调整并配有独立的接口背板,适合插入i-MOD 1RU或2RU机箱平台。
该模块支持i-MOD平台的网络监控功能。可以通过i-MOD的网络控制模块和i-MASTER平台控制软件实现对模块各种参数的设置和调整,并能对模块的工作状态和信号状态进行监控。
■ 双路1×4分配模式
■ 支持DVB-ASI信号,SMPTE 259M A、B、C、D(143、177、270、360Mbps)格式的信号以及10〜540Mbps之间任意码率的数字信号
■ 具有断电或拔出模块时,第一路输出信号直通的功能
■ 输入电缆均衡距离:<200m(540Mbps, 等效 Belden 1694A电缆); <300m(270Mbps, 等效 Belden 1694A电缆)
■ 各种设置参数具有掉电记忆功能
■ 支持热插拔
■ 支持控制计算机软件集中监控
