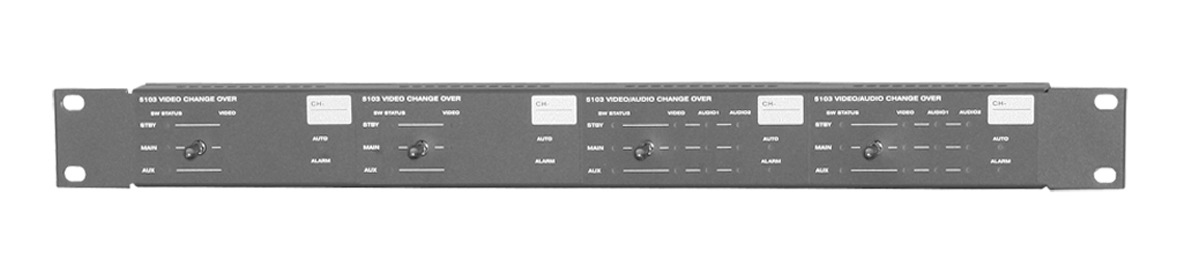

5103系列控制面板由专用面板支架和5103CP系列控制单元组成,用于控制各种5103系列单组3×1应急切换模块。每台面板支架最多可容纳4个5103CP系列控制单元,控制4块5103系列单组3×1应急切换模块。 5103CP系列控制单元可实时显示它所控制的应急切换模块每路输入信号的存在/丢失情况,可进行当前输出通道指示,并能够对信号丢失进行灯光报警。控制单元上的自锁式摇臂开关可手动将主/备/辅输入信号切换至输出通道,开关的自锁功能可以有效防止误触发,保证播出安全。控制单元由其控制的应急切换模块通过CAT-5(网线)控制线供电,无需额外电源,有效控制距离可达150米。
|
