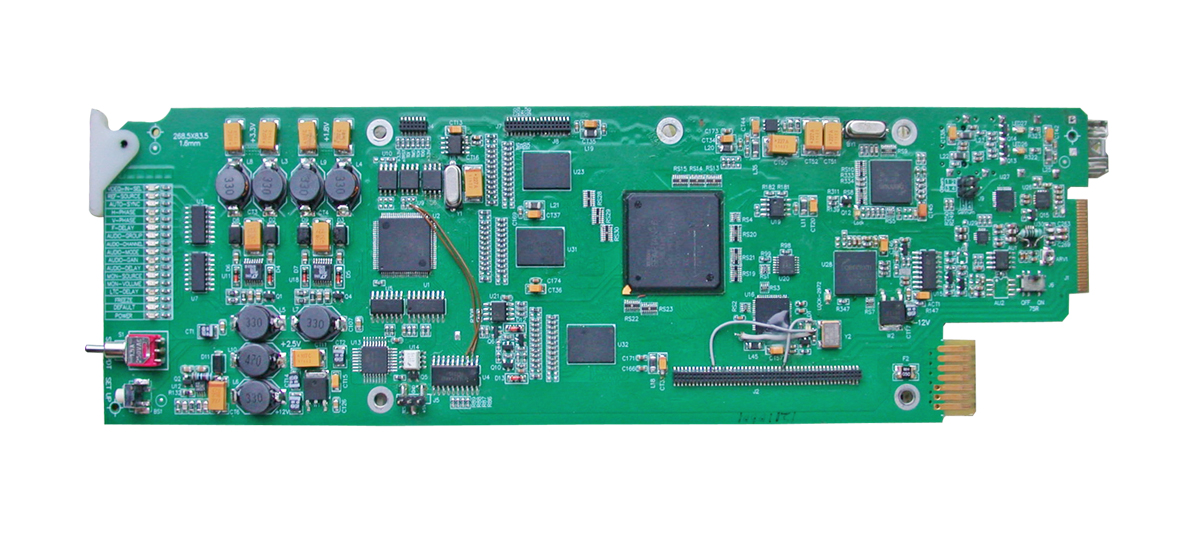

■ 实现对1路HD/SD-SDI视频输入的音频加嵌功能 ■ 支持SMPTE 259M, SMPTE 272M，SMPTE 292M标准 ■ 支持4路AES3数字音频输入 ■ 输入音频的加嵌增益可调，调整范围为±20dB ■ 加嵌通道可选，输入音频可以加嵌到指定的通道上 ■ 加嵌模式可选，可以左右通道互换，拷贝，混音 ■ 输入视频丢失检测 ■ 输入支持最大： 200米（1.485Gbps）自动电缆均衡（1694A电缆） 300米（270Mbps）自动电缆均衡（1694A电缆） ■ 各种设置参数具有掉电记忆功能 ■ 支持热插拔 ■ 支持控制计算机集中监控 ■ 支持断电直通（仅限HMX-3040P版本）
| 数字视频输入 |
|
|
|
| | 信号格式 | 1080I/50,1080I/59.94,1080I/60; |
|
|
|
| 720P/24,720P/25,720P/29.97,720P/30,720P/50,720P/59.94,720P/60; |
|
|
|
| 1080P/25,1080P/29.97,1080P/30; |
|
|
|
| 525i/59.94,625i/50 |
|
|
| | 信号标准 | SMPTE 259M, SMPTE 272M, SMPTE 292M |
|
|
| | 接口形式 | BNC（×1） |
|
|
| | 阻 抗 | 75 Ω |
|
|
| | 反射损耗 | SD > 18 dB @ 270 MHz |
|
|
|
| HD > 15 dB @ 1.485 GHz |
|
|
| | 电缆均衡 | SD < 300 m （Belden 1694A电缆或等效电缆） |
|
|
|
| HD < 200 m （Belden 1694A电缆或等效电缆） |
|
|
|
|
|
|
|
| | 数字视频输出 |
|
|
|
| | 信号格式 | 1080I/50,1080I/59.94,1080I/60; |
|
|
|
| 720P/24,720P/25,720P/29.97,720P/30,720P/50,720P/59.94,720P/60; |
|
|
|
| 1080P/25,1080P/29.97,1080P/30; |
|
|
|
| 525i/59.94,625i/50 |
|
|
| | 信号标准 | SMPTE 259M, SMPTE 272M, SMPTE 292M |
|
|
| | 接口形式 | BNC （×3） |
|
|
| | 阻 抗 | 75 Ω |
|
|
| | 反射损耗 | SD > 18 dB @ 270 MHz；HD > 15 dB @ 1.485 GHz/2.97 GHz |
|
|
| | 幅 度 | 800 mVp-p±10% |
|
|
| | 校准抖晃 | 100 kHz ~ 300 MHz |
|
|
|
| HD/SD: < 0.2 UI |
|
|
| | 定时抖晃 | 10 Hz HD: < 1.0 UI |
|
|
|
| SD: < 0.2 UI |
|
|
| | 上升/下降 时间 | SD: 400 ~ 1500 ps |
|
|
|
| HD: < 270 ps |
|
|
| | 过 冲 | < 10%的幅度 |
|
|
|
|
|
|
|
| | 数字音频输入 |
|
|
|
| | 信号格式 | AES3 |
|
|
| | 接口形式 | 3 Pin (×4） |
|
|
| | 电 平 | 2～7 Vp-p |
|
|
| | 阻 抗 | 110 Ω |
|
|
| | 输入采样率 | 48 KHz |
|
|
|
|
|
|
|
| | 电源 |
|
|
|
| | 模块功耗 | 7W |
|
|
|
|
|
|
|
| | 使用环境 |
|
|
|
| | 工作温度 | 0℃～40℃ |
|
|
| | 相对湿度 | 10%～90% |
|
|
|
|
