UFS-4000

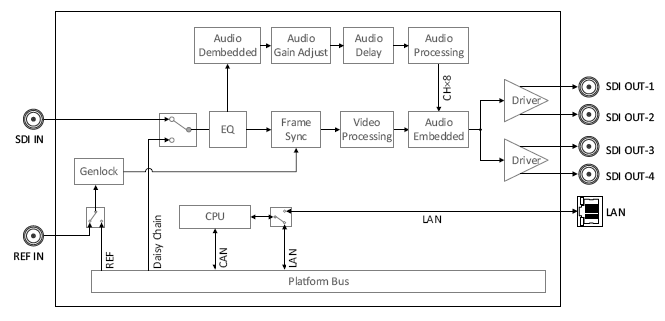

IMP-UFS-4000 IMP系列12G-SDI信号帧同步处理模块是基于I-Mod Plus系列4K超高清信号处理平台开发的一款功能模块，该功能模块支持1路SDI信号输入、1路光纤信号输入及1路相邻功能模块提供的Daisy Chain输入，选择其中1路视频输入进行帧同步处理，可实现出4路SDI信号分配输出。

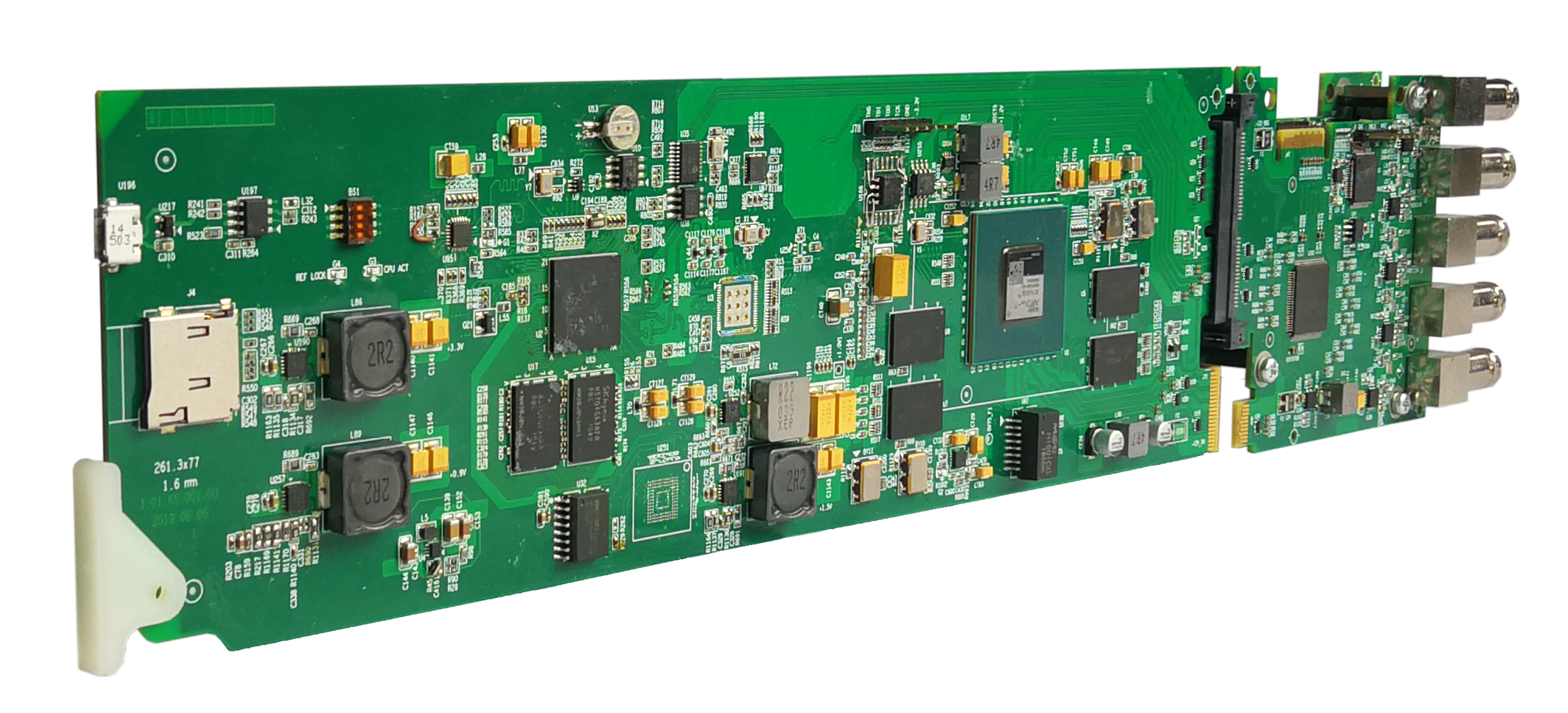

IMP-UFS-4000前插模块自带LED指示灯及控制按键，可实现功能模块的状态查看及参数配置，配合平台的网络控制模块，可通过上位机对功能模块进行集中管理和控制。同时该功能模块自带网络控制接口，无需平台网络控制模块也可通过web实现功能模块的状态查看及参数配置。

技术特点	产品参数	文件下载
▶ 支持12G/6G/3G/HD/SD-SDI信号输入，输入格式自适应 ▶ 自动电缆均衡功能（Belden 1694A或等效电缆） 300m@SD-SDI 150m@HD-SDI 100m@3G-SDI 70m@6G-SDI 50m@12G-SDI ▶ 三种输入可选：SDI输入、光纤输入、Daisy Chain输入 ▶ 提供4路SDI信号分配输出 ▶ 支持嵌入音频的增益调整和声道重置 ▶ 嵌入音频延时支持手动/自动调整模式 ▶ 输入信号丢失时，可选择静帧或无信号输出 ▶ 平台及尾板两种同步输入，兼容BB/Tri-level同步信号，行场相位可调 ▶ 自带LED指示灯及控制按键，实现模块相关参数的查看和设置 ▶ 支持web管理，实现状态查看、参数配置及在线升级 ▶ 前插模块和后插模块均支持热插拔 ▶ 配置参数支持掉电记忆
