您现在所在的位置:产品中心 > 12G-SDI 加解嵌/帧同步类
UFS-3040D 返回

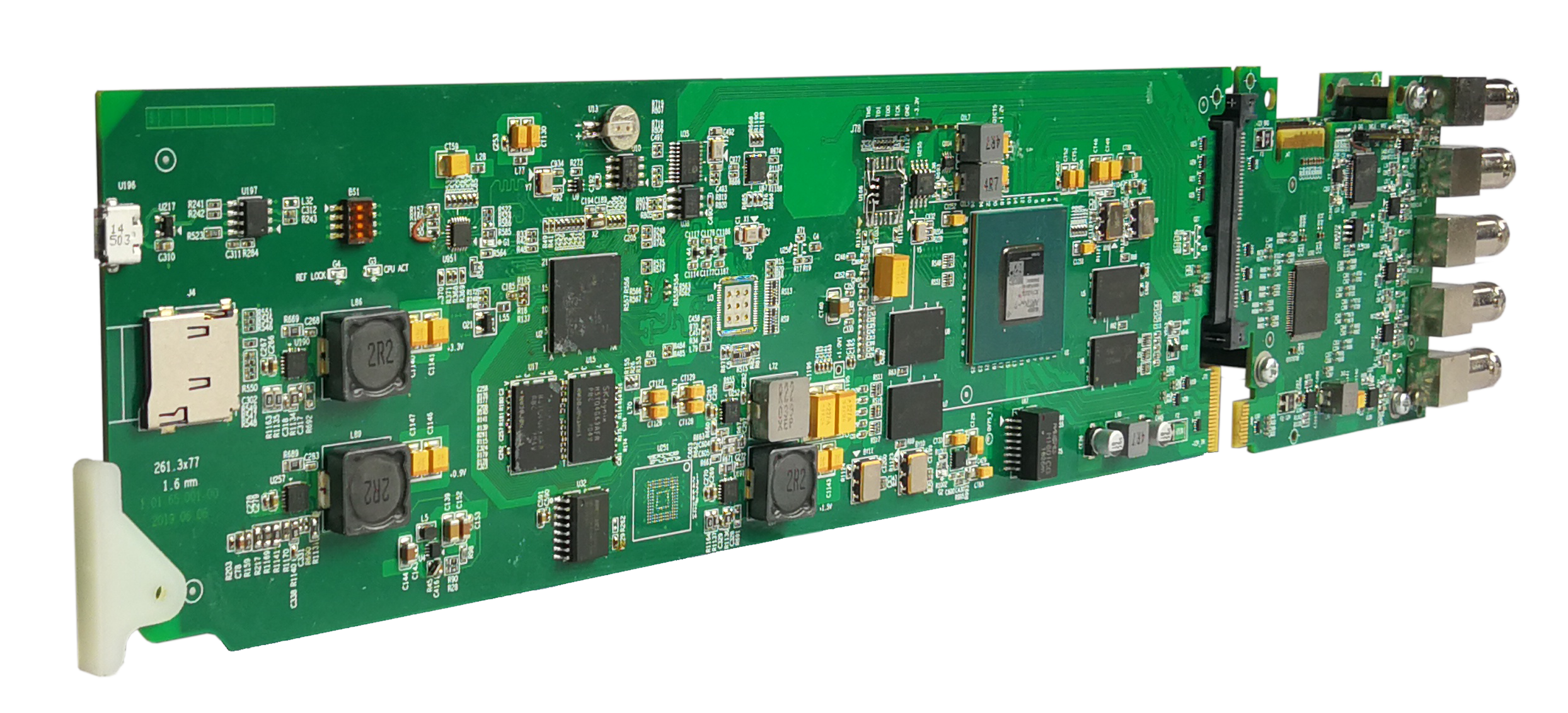

IMP-UFS-3040D IMP系列12G-SDI信号帧同步解嵌处理模块是基于I-Mod Plus系列4K超高清信号处理平台开发的一款功能模块,该功能模块支持1路SDI信号输入、1路光纤信号输入及1路相邻功能模块提供的Daisy Chain输入,选择其中1路视频输入进行帧同步及数字音频解嵌处理,可实现出3路SDI信号及1路光信号分配输出、4路AES-3数字音频输出。

IMP-UFS-3040D前插模块自带LED指示灯及控制按键,可实现功能模块的状态查看及参数配置,配合平台的网络控制模块,可通过上位机对功能模块进行集中管理和控制。同时该功能模块自带网络控制接口,无需平台网络控制模块也可通过web实现功能模块的状态查看及参数配置。


技术特点 产品参数 文件下载

▶ 支持12G/6G/3G/HD/SD-SDI信号输入,输入格式自适应

▶ 自动电缆均衡功能(Belden 1694A或等效电缆)

300m@SD-SDI         150m@HD-SDI         100m@3G-SDI

70m@6G-SDI            50m@12G-SDI

▶ 三种输入可选:SDI输入、光纤输入、Daisy Chain输入

▶ 提供3路SDI信号及1路光纤信号分配输出

▶ 支持4路AES-3数字音频输出,实现8声道音频解嵌处理

▶ 支持解嵌音频的增益调整和声道重置

▶ 嵌入音频延时支持手动/自动调整模式

▶ 输入信号丢失时,可选择静帧或无信号输出

▶ 平台及尾板两种同步输入,兼容BB/Tri-level,行场相位可调

▶ 自带LED指示灯及控制按键,实现模块相关参数的查看和设置

▶ 支持web管理,实现状态查看、参数配置及在线升级

▶ 前插模块和后插模块均支持热插拔

▶ 配置参数支持掉电记忆
