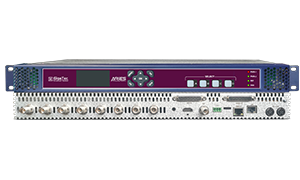

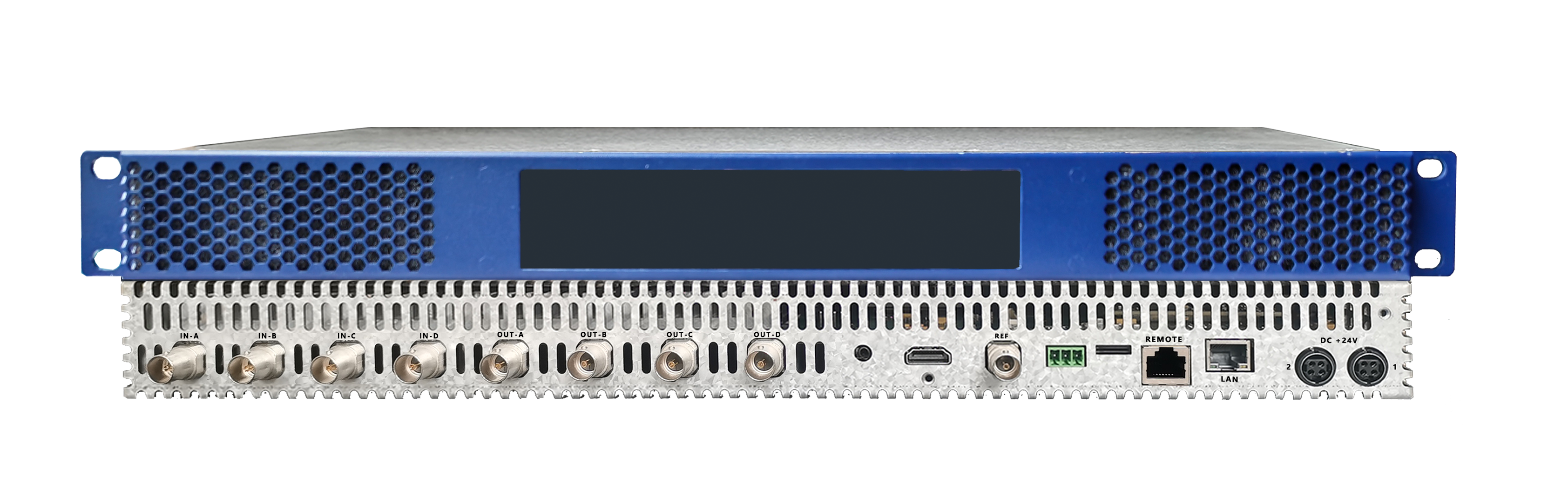

Ø 1RU机箱，19英寸宽；
Ø 支持四个独立的SDI信号处理通道；
Ø 四个SDI信号处理通道的功能均可独立设置：
上变换、下变换、交叉变换、帧同步处理、图卡发生、SDR-HDR转换等；
音频加解嵌功能可扩展；
Ø 输入/输出信号支持HD/3G/6G/12G-SDI信号，符合SMPTE-292/424/ST-2081/ST-2082标准；
Ø 支持辅助数据透传；
Ø 支持1路REF外参考信号输入，兼容BB/Tri-level信号格式；
Ø 支持1路LAN控制接口，实现远程管理；
Ø 自带本机面板，实现本地控制；
Ø 冗余式电源供电；
Ø 前后风冷散热设计；
Ø 支持在线升级
|
视频通道
|
|
反射损耗
|
HD-SDI
|
>15dB
|
|
3G-SDI
|
>10dB
|
|
6G-SDI
|
>7dB
|
|
12G-SDI
|
>4dB
|
|
上升/下降时间
|
HD-SDI
|
<270ps, <100ps difference
|
|
3G-SDI
|
<135ps, <50ps difference
|
|
6G-SDI
|
<80ps, <30ps difference
|
|
12G-SDI
|
<45ps, <18ps difference
|
|
抖晃
|
HD-SDI
|
<1.0UI jitter measured 10Hz-100kHz,
<0.2UI above 100kHz
|
|
3G-SDI
|
<1.0UI jitter measured 10Hz-100kHz,
<0.3UI above 100kHz
|
|
6G-SDI
|
<2.0UI jitter measured 10Hz-100kHz,
<0.3UI above 100kHz, band limit @594MHz
|
|
12G-SDI
|
<2.0UI jitter measured 10Hz-100kHz,
<0.3UI above 100kHz, band limit @1188MHz
|
|
信号幅度
|
800mV ±10%
|
|
过冲
|
<10%
|
|
