您现在所在的位置:产品中心 > PANDORA 宽带信号处理平台(停产)

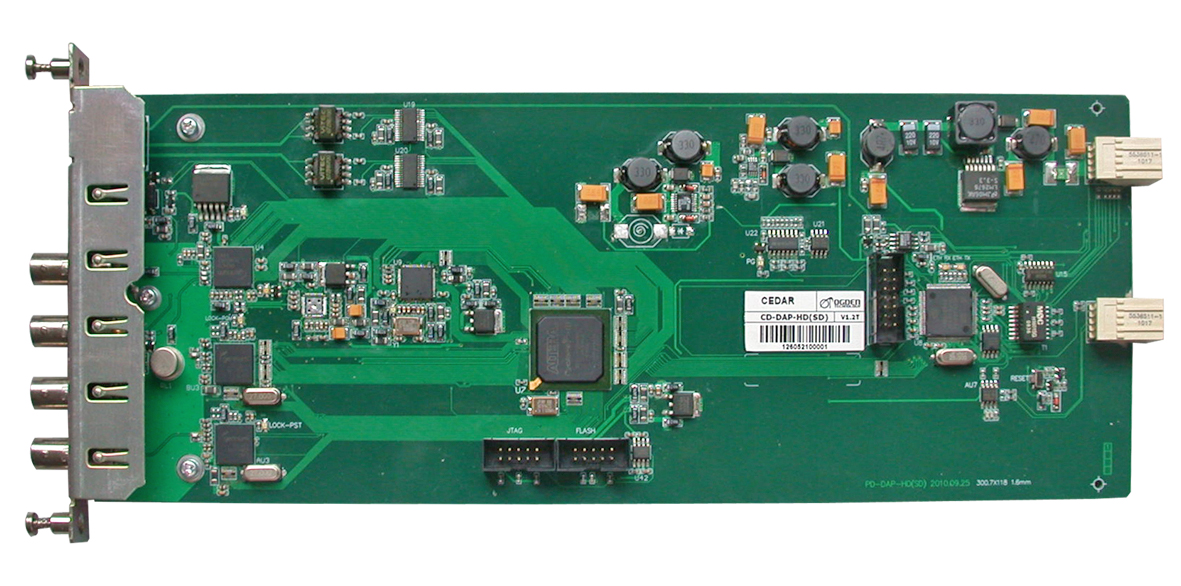

PD-DAP-HD 返回

PD-DAP-HD/标清兼容嵌入音频响度动态范围控制模块是一款集于PANDORA宽带信号处理平台的模块化产品。该模块对HD/SD-SDI信号中嵌入音频的功率或响度特征进行提取和处理,从而对音频信号的动态范围进行压缩、限幅、扩张控制、提升控制及增益调整,其中压缩或扩展门限可以根据音频的VU值或响度值进行选择。

模块支持1路嵌入音频的HD/SD-SDI信号输入(PGM IN),对主路信号输入PGM IN进行解嵌、特征提取、动态范围控制、加嵌。并输出2HD/SD-SDI信号(PGM OUT1PGM OUT2)。主路信号输入PGM IN具有断电直通功能,确保主路节目输出信号不中断,也可通过控制面板或GPI接口触发主信号的旁通(BY-PASS)功能。支持输入HD/SD-SDI信号自动电缆均衡补偿。

专用的控制面板可完成模块各种功能的控制,实现对PGM INPST IN中嵌入音频内容的监听和PPM/VU值的音柱显示监看。

本产品广泛适用于广播电视播出系统,实现对HD/SD-SDI信号中嵌入的音频信号动态范围的控制。

技术特点 产品参数 文件下载

对音频信号功率特征和响度进行提取和处理

对音频信号动态范围进行压缩、限幅、扩张控制、提升控制及增益调整

根据音频的VU值和响度值选择压缩或扩展门限

输入支持标清最大300米,高清最大160米电缆均衡(Belden 1694A电缆或等效电缆)

主路信号具有断电旁通和强制直通功能

可通过遥控面板对输入信号的8路嵌入音频选择监听

GPI接口
