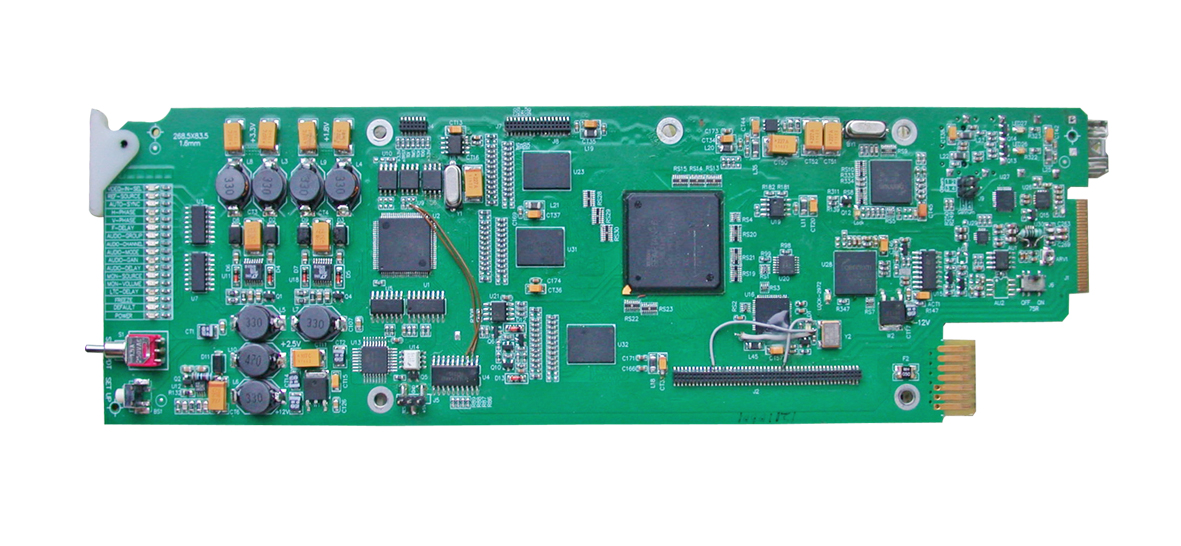

■ 实现对1路HD/SD-SDI视频输入的音频解嵌功能 ■ 支持SMPTE 259M，SMPTE 272M，SMPTE 292M 标准 ■ 支持4路AES3数字音频输出 ■ 输出音频的增益可调，调整范围为±20dB ■ 解嵌模式可选，可以左右通道互换，拷贝，混音 ■ 输入视频丢失检测 ■ 输入支持最大： 200米（1.485Gbps）自动电缆均衡（1694A电缆）； 300米（270Mbps）自动电缆均衡（1694A电缆）； ■ 各种设置参数具有掉电记忆功能 ■ 支持热插拔 ■ 支持控制计算机集中控制 ■ 支持断电直通（仅限HDX-3040P版本）
| 数字视频输入 | | | | | | 信号格式 | 1080I/50,1080I/59.94,1080I/60; | | | | | | 720P/24,720P/25,720P/29.97,720P/30,720P/50,720P/59.94,720P/60; | | | | | | 1080P/25,1080P/29.97,1080P/30; | | | | | | 525i/59.94,625i/50 | | | | | 信号标准 | SMPTE 259M, SMPTE 272M, SMPTE 292M
| | | | | 接口形式 | BNC（×1） | | | | | 阻 抗 | 75 Ω | | | | | 反射损耗 | SD > 18 dB @ 270 MHz | | | | | | HD > 15 dB @ 1.485 GHz | | | | | 电缆均衡 | SD < 300 m （Belden 1694A电缆或等效电缆） | | | | | | HD < 200 m （Belden 1694A电缆或等效电缆） | | | | | | | | | | | 数字视频输出 | | | | | | 信号格式 | 1080I/50,1080I/59.94,1080I/60; | | | | | | 720P/24,720P/25,720P/29.97,720P/30,720P/50,720P/59.94,720P/60; | | | | | | 1080P/25,1080P/29.97,1080P/30; | | | | | | 525i/59.94,625i/50 | | | | | 信号标准 | SMPTE 259M, SMPTE 272M, SMPTE 292M | | | | | 接口形式 | BNC（×3） | | | | | 阻 抗 | 75 Ω | | | | | 反射损耗 | SD > 18 dB @ 270 MHz | | | | | | HD > 15 dB @ 1.485 GHz | | | | | 幅 度 | 800 mVp-p±10% | | | | | 校准抖晃 | 100 kHz ~ 300 MHz | | | | | | HD/SD: < 0.2 UI | | | | | 上升/下降 时间 | SD: 400 ~ 1500 ps | | | | | | HD: < 270 ps | | | | | 过 冲 | < 10%的幅度 | | | | | | | | | | | 数字音频输出 | | | | | | 信号格式 | AES3 | | | | | 接口形式 | 3 Pin（×4） | | | | | 电 平 | 5 Vp-p±10% | | | | | 阻 抗 | 110 Ω | | | | | 信 噪 比 | > 75 dB | | | | | 输出采样率 | 48 KHz | | | | | 定时抖晃 | 10 Hz | | | | | | HD: < 1.0 UI | | | | | | SD: < 0.2 UI | | | | | | | | | | | 功 耗 | 7W | | | | | | | | | | | 使用环境 | | | | | | 工作温度 | 0℃～40℃ | | | | | 相对湿度 | 10%～90% | | | |
|
