您现在所在的位置:产品中心 > 处理及转换类
HFS-4000 返回

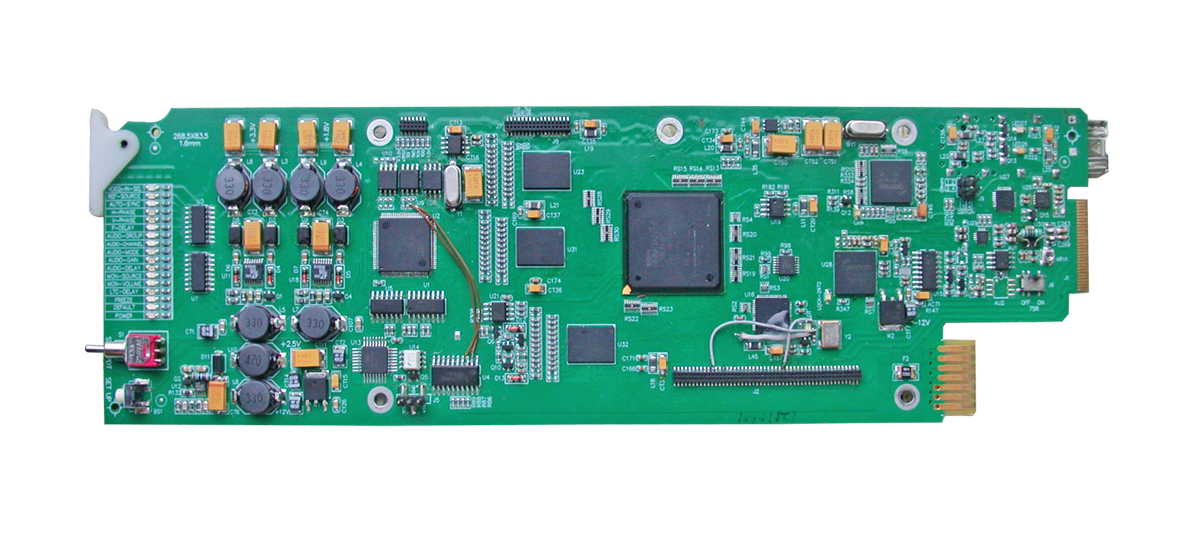

HFS-4000数字视频HD/SD-SDI帧同步模块,是集于i-MOD智能信号处理平台内的模块化产品。该模块将输入的HD/SD-SDI数字视频信号转换成与外参考信号同步的HD/SD-SDI信号输出,其中SDI OUT1支持断电环通功能(选配)。具有行、场相位连续调整和自动对齐功能。支持输入SD-SDI信号最大300米,HD-SDI信号最大200米(等效Belden1694A电缆)自动电缆均衡补偿。

HFS-4000数字视频HD/SD-SDI帧同步模块边缘带有LED指示灯和调整开关,可以实现信号状态显示和手动参数调整,并配有独立的接口背板,适合插入i-MOD 1RU和2RU机箱平台。

HFS-4000数字视频HD/SD-SDI帧同步模块支持i-MOD平台的网络监控功能。可以通过i-MOD的以太网控制卡和i-MOD平台控制软件对模块的各种参数进行设置和调整,并能对模块的工作状态及信号状态进行监控。

技术特点 产品参数 文件下载

■ 支持1路HD/SD-SDI输入

■ 支持SMPTE 259M,SMPTE 272MSMPTE 292M标准

■ 具有静帧输出功能

■ 实现对1路HD/SD-SD输入的帧同步功能,可以存储4帧视频信号

■ 具有HD/SD-SDI输出行、场相位同步可调功能

   行调整步长为1个像素点,范围为±1/2行

   场调整步长为1行,范围为±1/2帧

   可实现行、场相位自动对齐

■ 具备4路HD/SD-SDI输出

■ 输入支持SD-SDI信号最大300米,HD-SDI信号最大200米自动

   电缆均衡补偿(等效Belden1694A电缆)

■ 各种设置参数具有掉电记忆功能

■ 支持热插拔

■ 支持控制计算机集中监控

支持断电直通(仅限HFS-4000P版本)
