DPU

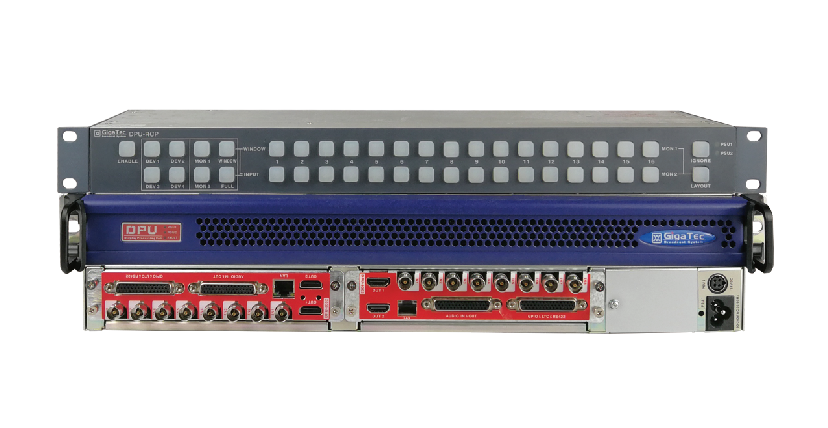

DPU多画面显示处理器是一款结构紧凑的模块化产品，在一个1RU机箱内实现16路3G/HD/SD-SDI视频输入和16路模拟音频或嵌入音频输入的合成处理，其中有8路视频输入兼容CVBS信号。通过2路3G/HD-SDI或HDMI接口进行输出监看，两路输出内容可不相同。另外强大的系统扩展能力，使其通过扩展矩阵切换模块实现净/静切换器的功能、通过扩展拼接处理模块实现大屏拼接的功能。

DPU多画面显示处理器采用模块化结构、冗余电源、强制风冷等可靠性设计使其可以实现7×24小时持续不间断工作。该产品采用纯硬件系统设计，避免“PC+IO”架构可能产生的不稳定、总线带宽低、显示延迟大，同时容易受到病毒威胁等一系列问题。

在播出机房、演播室、转播车播、视频会议等应用场合，DPU多画面处理器完美的结构设计、出众的性能可以为用户带来极致的体验。

技术特点	产品参数	文件下载
■ 前插式模块化、纯硬件结构设计 ■ 支持 3G/HD/SD-SDI 及 CVBS 信号输入，输入格式自适应 ■ 双路 HDMI 或 3G/HD-SDI 输出 ■ 双路输出模式可选：独立输出、分配输出 ■ 支持模拟音频监听输出 ■ 支持 VU/PPM 及响度值显示 ■ TALLY 及动态 UMD 源名提示功能（ TSL 协议） ■ 可显示模拟/数字时钟以及正负计时器 ■ 输出图像支持 H.264 编码，通过 TCP/IP 进行远程监控 ■ 可显示自定义文本，支持中英文字符 ■ 视音频信号实时检测：视频丢失/黑场/静帧、音频静音/丢失/过载等 ■ 多种检测报警方式：边框报警/文本报警/语音报警灯 ■ 画面布局自定义：窗口数量/位置/大小/颜色等参数自定义设置 ■ 支持本机和遥控面板控制，实现通道配置、布局选择、全屏显示等功能 ■ 支持 LTC/NTP 校时 ■ 冗余式电源设计 ■ 支持热插拔 ■ 支持固件升级 DPU.pdf
