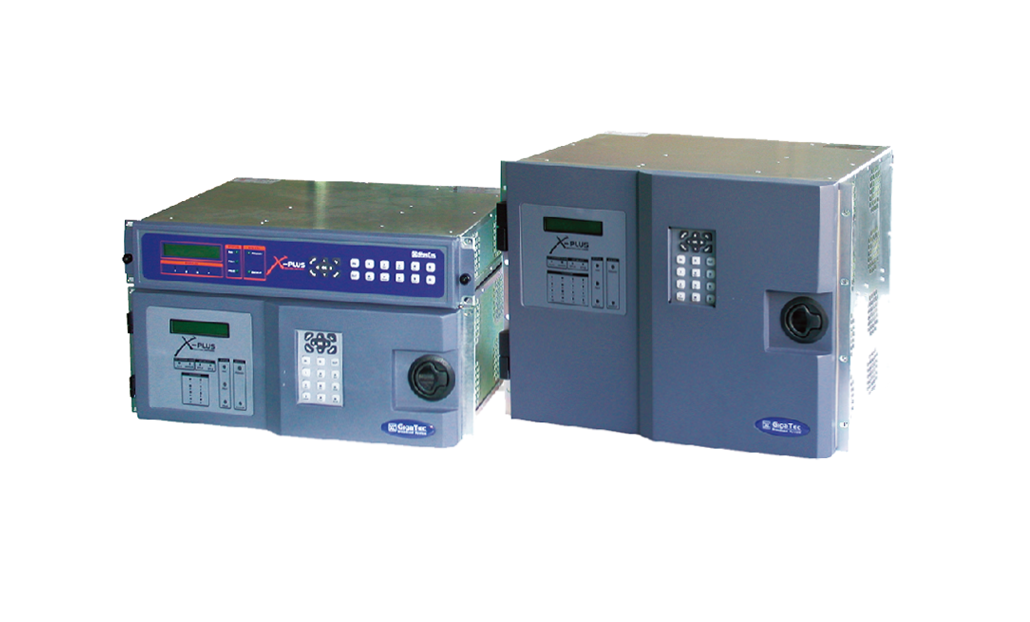

X-PLUS系列数字光纤信号切换矩阵采用模块化、插板式设计，其中包括：电源模块、控制模块、输入模块、输出模块、风冷模块五部分构成，所有模块均支持热插拔，满足客户在线对设备进行维护及扩容需求。

其中电源模块和控制模块采用冗余式设计理念（1RU 机箱不支持冗余电源配置），当其中一块电源或控制模块故障，备用模块将接管对设备的供电及控制，保证设备 7×24 小时不间断工作。

内置风冷模块，对设备在工作期间产生的热量及时、高效的进行排放，使得设备始终工作在一个稳定可靠的环境中。

光纤切换矩阵凭借其高带宽、低损耗、抗干扰能力强、传输距离远等优势，主要应用于广播电视工程、视频会议、大屏幕显示、指挥监控、安防等要求清晰度高、超远距离传输的场合，可以轻松实现视频信号高保真的传输。

X-PLUS系列数字光纤信号切换矩阵有四种机箱规格：1RU、2RU、4RU、8RU，实现 16×16 ~ 128×128 切换规模。

每个输入/输出模块以16路为单元，且输入/输出模块上包含 8 个 SFP 封装的插座，每个插座匹配一个单模/多模的双收/双发模式的 SFP 封装的光模块（2 个 LC 型光纤接口）作为 2 路光纤信号的输入/输出端口。通过不同规格的光模块匹配多种单模/多模光纤信号。
