您现在所在的位置:产品中心 > 同步信号发生类

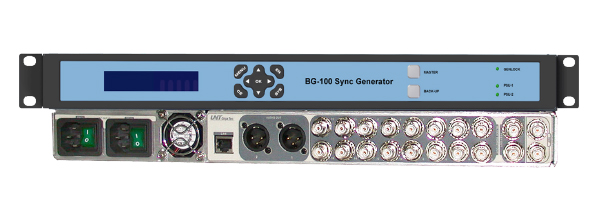

BG-100 返回

在电视台的播出系统和演播室节目制作系统中,多路视频信号的行场如不同步,则对信号进行切换调度时视频会发生严重变形或闪烁、音频会出现杂音。因此,需要同步信号发生器提供基准同步信号,系统各设备根据基准同步信号使视频信号同步,从而使系统在信号调度过程中画面和声音保持连续、稳定。

BG-100电视主同步信号发生器,是集双路视频同步信号/音频测试信号发生器、应急倒换于一体的产品。可实现手动/自动倒换,并保证在主/备路倒换时保持视频信号的行、场、副载波相位严格一致。可以产生NTSC/525或PAL/625的标准彩条信号和黑场同步信号。

频信号发生电路可以产生一路1KHz的立体声音频信号,可以在其中的一个声道中插入时间间隔为3秒的咔哒声(Audio Click)作为左、右声道的标志。

内置冗余式双电源供电,保证工作稳定、可靠。

本产品可为广播电视系统中各设备提供高精度、高稳定性以及高可靠性的基准同步源信号。

技术特点 产品参数 文件下载

■ 1RU机箱、19英寸宽

冗余式双电源配置

前面板设有LCD显示单元、功能指示灯和控制按键,便于用户操控

具有高精度的基准信号发生

提供16路黑场同步(Black Burst)输出,2路标准彩条输出

所有信号均可为NTSC/525PAL/625制式

一路1KHz立体声音频测试信号输出

自动监测两路信号是否正常,可自动倒换,亦可手动倒换

具有REF参考视频集中锁相(GENLOCK)功能

行、场、色度副载波相位连续可调

行场相位与外参考信号自动对齐

各参数及配置均具有掉电记忆功能
