您现在所在的位置:产品中心 > 模块类
PD-DSK 返回

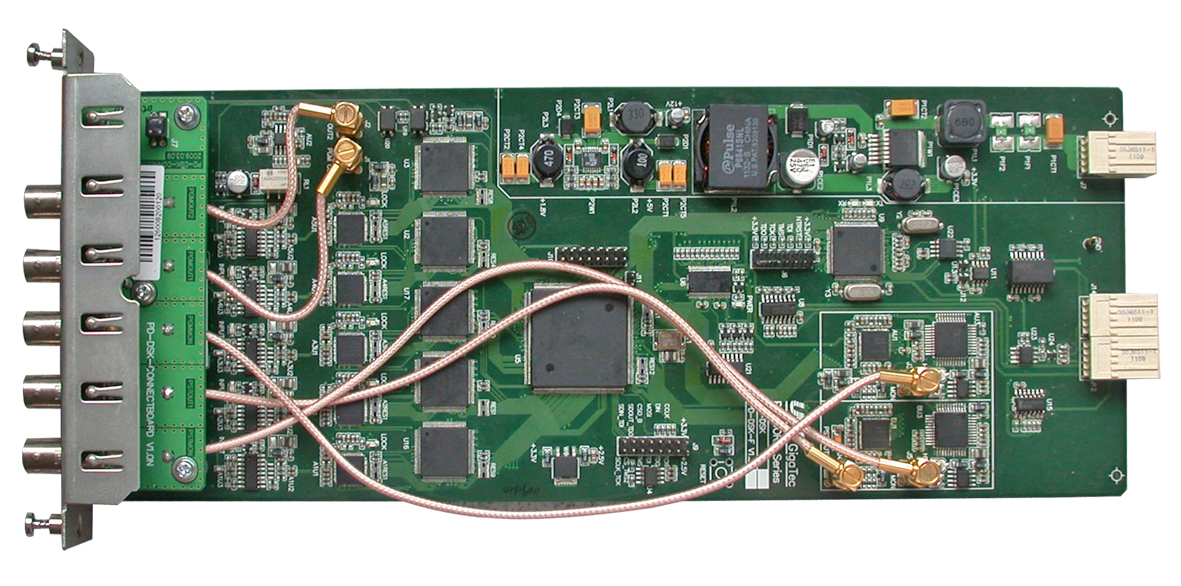

PD-DSK标清双路键控模块,是集于PANDORA宽带信号处理平台的模块化产品,可以在输入的数字视频图像上实现2级线性键叠加处理。

该模块具有2路SD-SDI键信号(KEY1、KEY2)、2路SD-SDI填充信号(FILL1、FILL2)和1路SD-SDI节目信号输入(PGM)。两路键信号可同时或分别键入到节目信号上,具有fade-cut,cut-fade,V-fade,cut-cut四种键转换方式。其中转换的速度可设定为:快(1秒)、中(2秒)、慢(4秒)。

PD-DSK提供两路处理后的PGM SD-SDI数字信号输出(PGM OUT1、PGM OUT2)和1路模拟监看输出(PGM MON),还提供1路效果预览SD-SDI数字信号输出(PST OUT)和1路效果预览模拟监看信号输出(PST MON)。

PD-DSK支持GPI触发和专用的控制面板(PD-DSK-PN),以及通过PANDORA平台的前面板可实现一键触发BY-PASS旁通功能。将节目信号由PGM OUT1输出。当模块断电时,自动实现BY-PASS旁路环通功能,使节目源信号输出不间断。

该模块适用于PANDORA 1RU或2RU平台机箱。支持PANDORA平台的网络监控功能。可以通过PANDORA平台路由和平台控制软件实现对模块各种参数的设置和调整,并能对模块的工作状态和信号状态进行监控。

技术特点 产品参数 文件下载

■ 2级键叠加

四种键转换模式可选(fade-cut,cut-fade,V-fade,cut-cut

转换速度支持快、中、慢三种选择

具有输入信号帧同步功能,可以与平台的REF参考输入自动同步

输入通道具有时钟恢复、均衡功能

支持键效果预览功能

两路模拟监看输出

支持节目信号的BY-PASS旁路环通

支持PANDORA平台的网络监控功能

各种设置参数具有掉电记忆功能

支持热插拔
