您现在所在的位置:产品中心 > 模块类

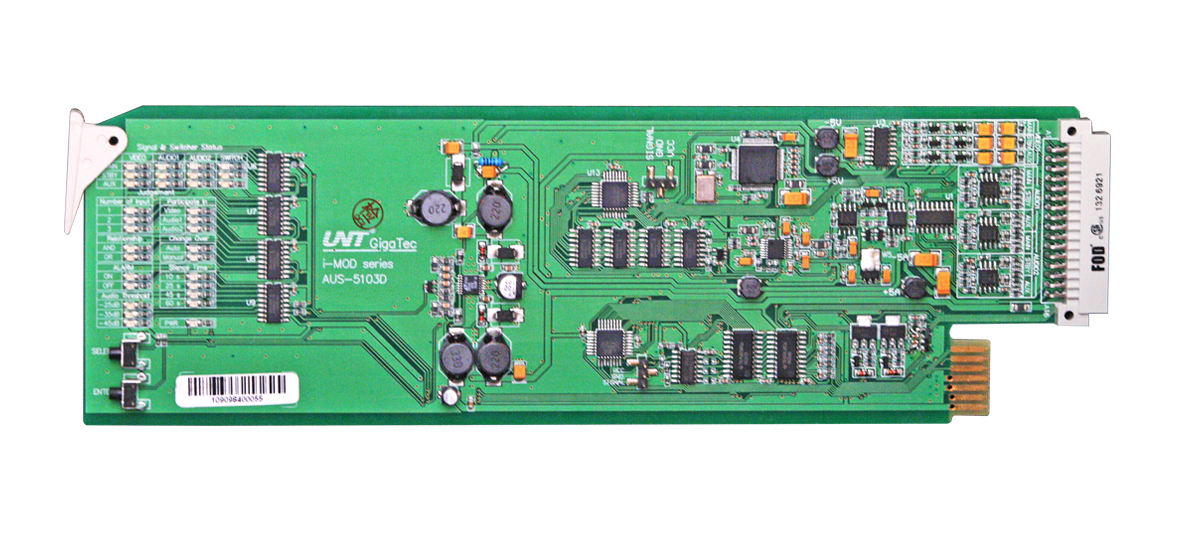

AUS-5103 返回

AUS-5103 是一款模拟视频/立体声音频3×1 应急切换模块(以下简称功能模块),该模块基于i-MOD智能信号处理平台构建成i-MOD 模拟视频/立体声音频信号自动报警应急切换器,可用专用的控制面板控制。该模块具有一组主、备、辅信号切换通道,输入的主、备、辅模拟视频和立体声音频信号分别送至切换开关和各自的检测电路,可在小于0.2s 的时间内对主、备、辅三路模拟视频/立体声音频信号进行多次检测判断,检测三路信号的有无,若某路信号丢失,系统会立即检测出来,并将结果送到微处理器(MPU),由MPU 根据设定的判别关系对信号进行判别。

该模块设置为自动状态时,系统将丢失信号的通道自动切换到信号正常的通道,切换次序为:主、备、辅,并将切换结果传送至遥控面板和监控计算机,工作人员可通过遥控面板或监控计算机直接看出此时主、备、辅三路信号的状态。自动状态下:系统的输出优先级为:主路-备路-辅路,即当主路有信号时,不管备路、辅路信号是否正常,都切换到主路信号输出;当主路信号丢失,备路信号正常时,不管辅路信号是否正常,切换到备路信号输出;当主、备路信号都丢失时,则切换到辅路信号输出。主路信号断电直通,确保信号永远在线。

当模块设置为报警状态时,如果某路信号丢失,系统开始报警,工作人员可通过遥控面板或监控计算机手动将信号从丢失的通道切换至其它通道,且手动切换无需考虑信号通道的优先级,直到丢失的信号恢复后,报警停止。

模块配有独立的接口背板,适合插入i-MOD 1RU 或2RU 平台机箱中。用户可根据需求,配置平台内功能模块的数量。

该模块具有网络监控功能,可以由上端监控计算机通过网络路由器对输入的每路信号进行监测、报警、记录。

广泛适用于有主、备、辅信号的环节、演播室、播出、总控、发射等场合。

技术特点 产品参数 文件下载

■ 可对1组主、备、辅模拟视频立体声音频信号进行手动/自动切换

■ 对输入的各路视频信号进行信号和行场同步检测并作判别依据

对输入音频信号进行音量检测,判别门限为-25dB-35dB-45dB可选

■ 音频信号静音时间为10s、25s、45s、60s可选

■ 在更换模块或断电时,主路信号直通,保证主路信号不间断

■ 各种设置参数具有掉电记忆功能

■ 支持热插拔

■ 支持控制计算机集中监控
