您现在所在的位置:产品中心 > 分配类
VDA-1005 返回

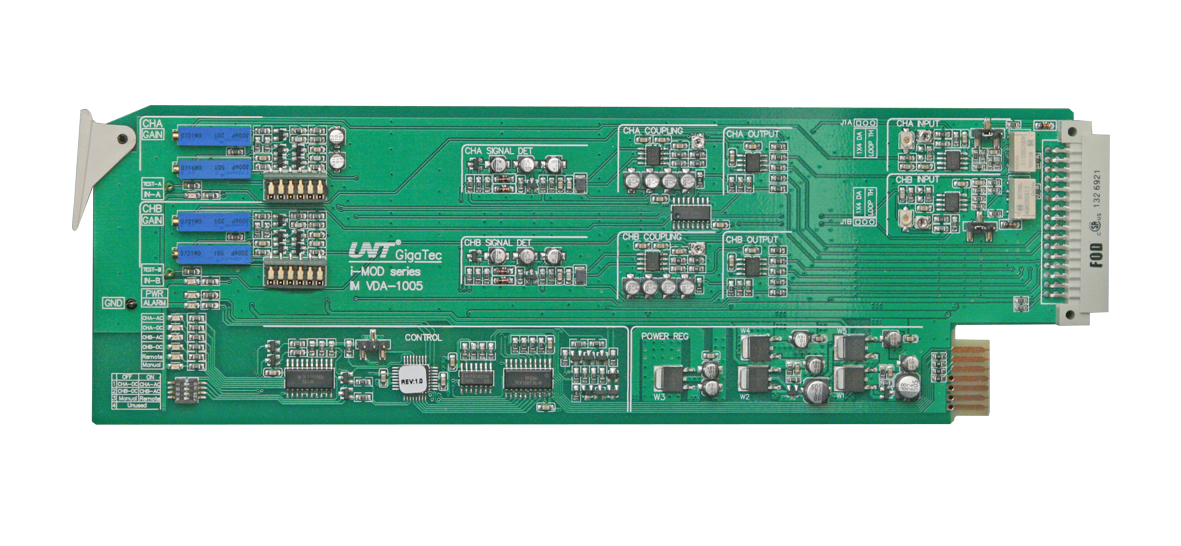

VDA-1005模拟视频电缆均衡双路1×4分配模块,是集于i-MOD智能信号处理平台内的模块化产品。该模块具有2路模拟视频信号输入,每路输入可分配4路模拟视频信号输出,即两组1×4分配规模。其中每组1×4第一路分配输出带有断电直通功能,在更换模块或断电时,第一路输出信号不间断。模块可对300米内的视频电缆进行连续可调节的电缆均衡,亦可以根据用户所提供的电缆参数设计均衡网络。

模块边缘带有LED指示灯和调整开关,可以实现信号状态显示和手动参数调整,并配有独立的接口背板,适合插入i-MOD 1RU或2RU机箱平台。

该模块支持i-MOD平台的网络监控功能。可以通过i-MOD的网络控制模块和i-MASTER平台控制软件实现对模块各种参数和设置的调整,并能对模块的工作状态和信号状态进行监控。

技术特点 产品参数 文件下载

■ 双路1×4分配模式

支持NTSC/PAL/SECAM等制式的复合、分量视频信号以及同步信号、副载波信号等

增益从-6dB+6dB 可调,高频响应连续可调

带宽可达30MHz

具有300米以内可调节的电缆均衡功能

具有断电或拔出模块时,第一路输出信号直通的功能

各种设置参数具有掉电记忆功能
