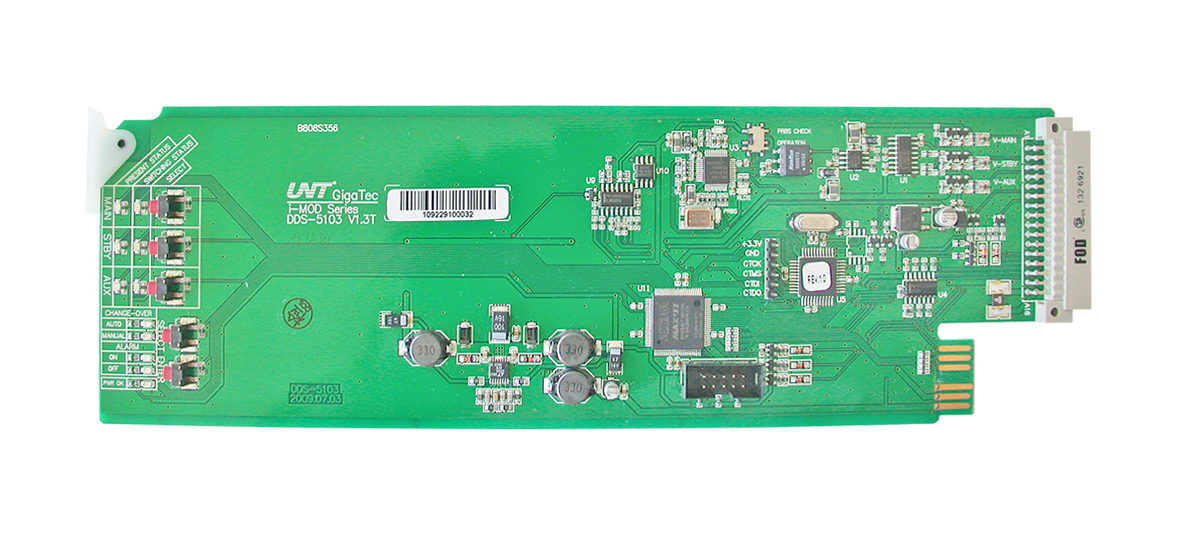

DDS-5103 DS-3 传输码流应急切换模块，是集于i-MOD 智能信号处理平台内的模块化产品，适用于i-MOD 2RU 机箱平台。 该模块由主/备/辅三路信号切换通道组成，输入的主/备/辅路DS-3 信号分别被送到切换开关及各自的检测电路处，可在小于0.2 秒的时间内对主、备、辅路DS-3 信号进行多次检测判断，检测信号的有无状态。当模块检测到某路信号丢失，则立即将信息发送至微处理器（MCPU），由微处理器根据设定的判别条件对信号进行切换。 若DDS-5103 模块设置为自动切换状态，系统将丢失信号的通道自动切换到信号正常的通道，并将切换结果传送至远程控制面板和监控计算机，工作人员可通过远程控制面板或监控计算机直观了解主/备/辅三路信号的当前状态。自动切换状态下模块的输出优先级依次为主路--备路--辅路，即当主路有信号时，不管备路、辅路信号是否正常，模块都使用主路信号输出；当主路信号丢失，备路信号正常时，不管辅路信号是否正常，模块都使用备路信号输出；当主/备路信号都丢失时，模块都使用辅路信号输出。 若DDS-5103 模块设置为手动切换状态，工作人员可通过远程控制面板或监控计算机手动将信号从故障通道切换至其它正常通道，并且手动切换无需考虑信号通道的优先级。 若DDS-5103 模块设置为报警状态，如果某路信号丢失，系统开始报警，信号恢复正常后，报警停止。模块边缘带有LED 指示灯和微动调整开关，可以实现信号状态显示和手动参数调整，并配有独立的接口背板，支持带电热插拔，便于“在线”更新及维护。 该模块广泛适用于演播室、播出、总控、发射等有主/备/辅信号环节的场合。
|
